绝缘螺杆式压缩机的作用原理

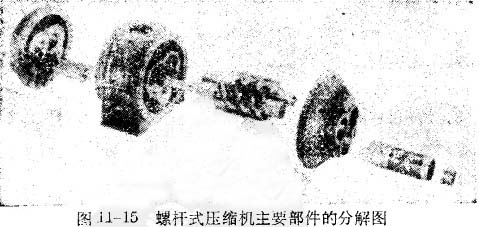

    绝缘螺杆式压缩机两个主要回转部件的截面图。图中右面有四个凸齿的阳转子带动装在静止壳体中的阴转子。图11-15为一台完整的绝缘螺杆式压缩机主要部件的分解。

    制冷剂蒸气从顶部进入压缩机，从底部排出。在压缩机的吸气口有一个空间，蒸气即由此吸入。在齿与齿之间的空间正好离开进口之前那一点，整个内腔中都充满着气体。继续旋转时，腔内气体绕着压缩机壳体作圆周运动。再进一步转动就使阳转子的凸齿与阴转子的沟槽啮合，内腔容积减小，气体受到压缩。接着，在压缩过程的某一点，内腔与排气口连通，压缩气体由于凸齿与沟槽的进一步啮合而排出。

    绝缘螺杆式压缩机是在三十年代发明的。在五十年代至六十年代首先在欧洲广泛用于制冷装置中。早期压缩机的两个互相啮合传动的转子之间没有润滑，现在采用阳转子带动阴转子，并在两个转子之间注入油来润滑和密封。在冷冻水机组(用来使水冷却)中，螺杆压缩机紧靠着控制箱的右侧。可以看到，与冷凝器(背面)和底部的水冷却的蒸发器相比，其体积是很小的。控制箱下面的容器是油分离器，它是螺杆式压缩机系统中的标准部件。
