绝缘螺杆挤压机的结构特征和工作原理

    涤纶短纤维螺杆挤压纺丝中，绝缘螺杆挤压机是最主要的设备。螺杆挤压机由绝缘螺杆、绝缘螺杆套筒、传动部分、加料装置和加热冷却系统所组成。

    1.绝缘螺杆和绝缘螺杆套筒

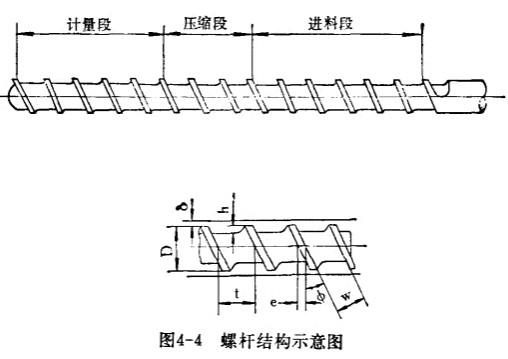

    螺杆挤压机的螺杆和螺杆套筒是主要部件，绝缘螺杆根据不同的结构特征，形式很多。按其空间的排列方式可分为立式螺杆和卧式螺杆;按其螺纹头数分为单头、双头和多头螺杆，按其螺距可分为等距螺杆和不等距螺杆，按其螺距的深度可分为突变螺杆、渐变螺杆和短区渐变螺杆等。但在涤纶生产中，由于聚酷系晶态聚合物，熔化温度范围较狭窄，所以基本上都采用单头短区渐变绝缘螺杆或突变绝缘螺杆。绝缘螺杆结构如图4-4所示。

    (1)绝缘螺杆直径D.绝缘螺杆直径是指螺纹外径，一般螺杆挤压机的大小规格都采用螺杆直径来表示，螺杆挤压机的生产能力和螺杆直径的平方成正比。目前国内涤纶纺丝经常采用的螺杆的直径为45毫米、65毫米和80毫米等几种。

    (2)绝缘螺杆长径比(L/D)螺杆长径比指螺杆的工作长度和绝缘螺杆直径之比。由于一般螺杆的直径和螺距是相等的，所以长径比的数值就等于螺纹的节数。对同一螺杆直径来讲，长径比大，说明螺杆的工作长度长，这样物料在螺杆挤压机内受热熔融均匀，挤出的熔体质量好，并且又能提高螺杆挤压机的生产能力，但是长径比增大，给螺杆的加工制造带来一定困难，而且功率消耗亦大，所以涤纶纺丝用绝缘螺杆，长径比一般控制在20-25。
